新能源车身集成化已成行业大势，一体式单门环、2.6米级双门环逐步替代传统分散冲压件，大幅提升整车侧碰安全性能。但超大尺寸、异形曲面、高温软态的门环工件，长期困扰各大热冲压车间：抓取易变形、转运频繁干涉、高温损伤工装、换产调试周期长。
控达克精密机械以六步标准化端拾器开发体系，依托自研仿真团队、自有全套精密加工产线、完备测试验证平台，落地多款单/双门环热成型专用端拾器项目，一站式解决大件热冲压抓取全痛点。本文完整拆解门环端拾器从仿真设计、组装测试到现场交付全生产流程。
双门环总长可达 2.6 米，多拐点、镂空、变截面结构，机器人上下料、进出模时，端拾器横梁、夹爪极易与上下模、炉体、压机机架碰撞；传统方案现场反复改模，单次调试耗时 3-7 天，产线停机损耗巨大。
800-1000℃高温工况，工装损耗快、工件易划伤变形
高温工件会快速灼伤普通吸盘与型材；大面积曲面受力不均，单点夹持极易造成门环弧度扭曲、局部凹陷，直接引发后续装配尺寸超差、回弹超标。
两条产线共用一套抓取设备时，传统工装无标准化快换结构，切换单门环、双门环需重新调节吸盘、夹爪点位，依赖老师傅人工校准，换产耗时久、一致性差。
依托10-20年汽车冲压设计专家团队、5人专职干涉仿真小组，自研夹钳测试平台，标准化六步交付，专为单/双门环热成型工况定制开发。

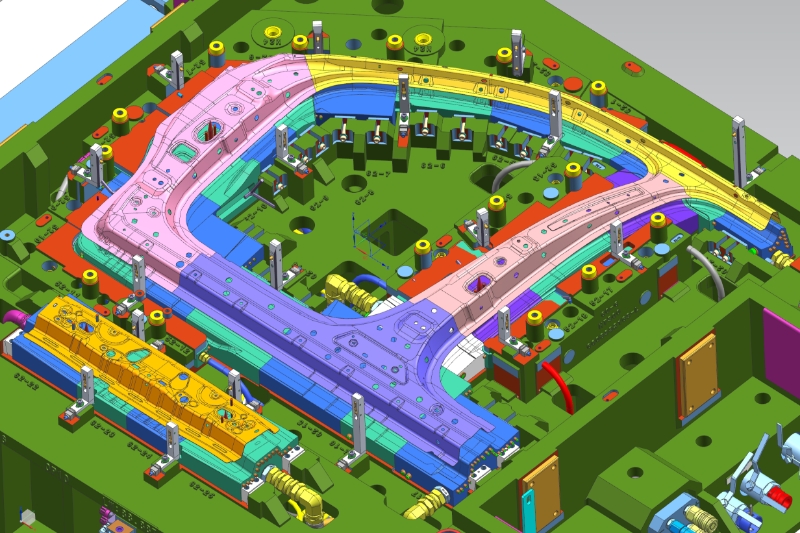

项目启动后，团队运用NX12、CAD开展全域动态模拟分析：
1. 导入客户压机、模具、机器人、单/双门环3D数模，完整还原加热炉出料、入模、取件全运动轨迹；
2. 精准识别横梁、夹爪、模具、工件之间所有干涉点位，同步输出优化工艺报告；
3. 多轮迭代抓手姿态、抬升高度、夹取点位，无干涉零件直接定稿无需修改，存在干涉结构平均仅调整1-2次即可锁定方案，大幅削减现场调试工作量。

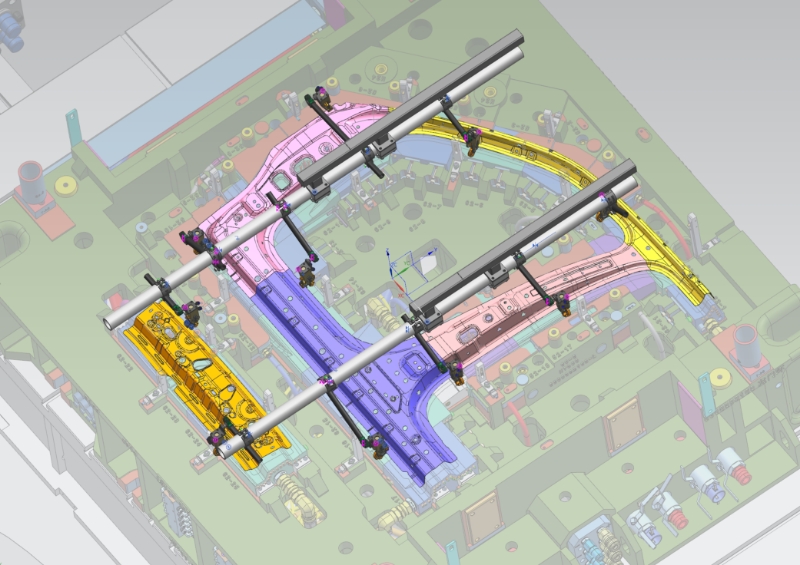

2名资深冲压技术专家牵头评审，结合单门环、双门环差异化尺寸、曲面特征做模块化设计：
1. 遵循客户产线工装通用标准选型耐高温型材、复合真空吸盘、自研360°旋转气动夹钳；
2. 针对双门环超长尺寸优化轻量化主梁结构，多点分布式抓取分散受力，避免高温软态门环扭曲回弹；
3. 区分单门环窄幅、双门环超长幅布局，预留标准化快换接口，实现两种工件快速切换；
4. 输出全套2D/3D标准化工程图纸，同步编制零部件清单、现场组装调试指导书。
车间多名拥有3-12年装配经验技工，严格按照作业指导书完成门环端拾器整体组装。
1. 过程品质管控专员全程监督装配流程，记录每一步装配数据，品质全程可追溯。
2. 自研气动夹钳全部上专属夹钳测试平台验证，模拟量产10-35次/分钟循环动作，复刻客户现场生产节拍，测试高温夹持稳定性、疲劳耐久度，杜绝量产松夹、掉件风险。
3. 装配完成后清点全部配件，全方位检查外观、吸盘密封性、夹钳开合精度，确认无瑕疵后采用防震防护包装。
出货前执行两级自检标准，对标客户热成型产线验收规范：
1. 一级内部全功能自检：模拟现场机器人轨迹，复现单/双门环抓取、转运全流程，复核有无残留干涉、夹持是否稳定。
2. 二级出货复验：结合客户到货调试计划二次全面排查，提前修正尺寸、点位偏差。
3. 按照客户运输条款安排打包发货，物流全程跟踪，确保大型端拾器长途运输不变形。
5名专业调试快速上门：
1. 现场完成单/双门环产线适配调试，优化抓取高度、夹持力度、运行节拍。
2. 同步培训车间操作人员工装更换、日常维护、简易故障排查方法。
3. 长期跟进工装高温损耗状态，提供配件更换、结构迭代升级服务，最大限度减少产线停机时间。
每套门环端拾器交付完成后，团队开展全方位复盘：交期管控、设计修改、加工品质、现场调试问题、生产成本、客户满意度逐项检讨，沉淀超大件热成型抓取工艺库，持续优化后续门环类项目方案。
1. 仿真技术领先，大幅缩短现场调试周期
多人专职干涉分析团队，NX12全域动态模拟，单/双门环超长件干涉提前预判，修改次数平均仅1-2次，对比同行现场反复切割、改结构，停机调试时间降低70%。
2. 自有全套精密加工设备，尺寸精度稳定可控
全结构件自产，三丰精密检测仪器全程品控，0.01mm级精度保障，主梁、夹爪基座尺寸一致性高，长期高温使用不易变形；批量自产模式，省去外协溢价，同等品质成本更优。
3. 适配单/双门环混线柔性生产，换产效率翻倍
模块化快换结构，一套主体可快速切换单门环、双门环抓取组件，无需整体拆卸重装，换产人工需求减少80%，大幅提升车间稼动率。
4. 耐高温复合抓取方案，杜绝工件损伤报废
耐高温隔热型材+分布式多点吸盘+自适应气动夹钳组合，分散门环受力，解决高温软态工件扭曲、表面划伤问题，有效控制门环成型后回弹尺寸偏差。
5. 自有疲劳测试平台，出厂耐久性能提前验证
夹钳测试台模拟量产循环动作，提前筛查夹爪松动、吸力衰减等隐患，工装使用寿命显著高于市面通用款，降低客户后期维保成本。
1. 资质荣誉：昆山高新技术企业，手握13项国际专利。
2. 研发团队：2名10-20年汽车冲压设计专家、5名干涉仿真工程师、1名设计助理，熟练使用PRO/E、NX12、CATIA、SOLIDWORKS、CAD；
3. 车间团队：生产15人、组装5人、调试10人、品控1人、项目管理1人，全岗位具备多年热成型行业实操经验。
4. 产品覆盖：适配A/B/C柱、仪表板横梁、顶盖横梁、车顶纵梁、后围外板、后副车架、座椅骨架、轮罩内板、后纵梁、地板、车门防撞梁、门槛内板、前纵梁、保险杠、前副车架、弹簧座。
控达克可根据你的单/双门环产线工况，出具专属热成型端拾器仿真方案与报价，一站式解决大件热冲压自动化抓取痛点！
欢迎私信留言工件数模、产线参数，获取定制化解决方案。
